心臓の「見えない電気」を可視化する最新技術——3D電気解剖学的マッピングが変える不整脈治療

1. はじめに

胸に手を当ててみてください。そこで感じる規則正しい鼓動——1分間に約70回、1日で10万回、生涯で約30億回。心臓はこの途方もない回数の拍動を、寸分の狂いもなく刻み続けます。

しかし、この「当たり前」の裏側には、驚くべき仕組みが隠されています。心臓を動かしているのは、筋肉でも血液でもありません。目に見えない「電気信号」です。

心臓の右上部にある小さな組織（洞結節）から発せられた電気信号は、わずか0.2秒ほどで心臓全体を駆け巡り、何十億もの心筋細胞を完璧なタイミングで収縮させます。この電気の流れが乱れると、不整脈という状態になります。

日本では約100万人以上が心房細動という不整脈に苦しんでいます。脳梗塞のリスクが5倍になり、疲れやすくなり、生活の質が著しく低下します。

近年、カテーテルアブレーション——細い管を心臓に挿入して不整脈の原因を「焼き切る」治療法——が飛躍的に進化しています。しかし、ここに大きな壁がありました。

「見えない電気の流れを、どうやって捉えるのか？」

従来の方法では、カテーテルの先端で1点ずつ電気信号を測定し、50〜200点のデータから心臓全体の電気活動を推測していました。この方法では、心臓の複雑な電気活動を正確に把握することが困難でした。

しかし今、この難題を解決する革新的な技術、心臓の「見えない電気」を可視化する最先端技術——3D電気解剖学的マッピング——が登場しています。どのように不整脈治療を変えようとしているのか、特許の世界から紐解いていきます。

2. 心臓の電気活動とは何か

2-1. 心臓は「電気で動くポンプ」

心臓は1日に約10万回収縮し、全身に血液を送り出します。この収縮を制御しているのが、心筋細胞を流れる電気信号です。

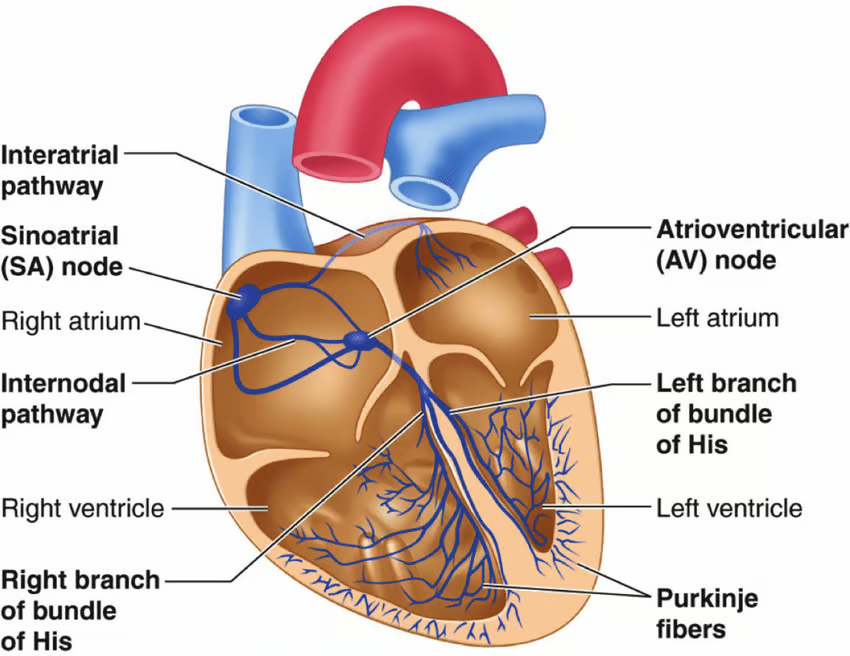

電気信号の旅路：

1. 洞結節（心臓の右心房にあるペースメーカー細胞）から電気信号が発生
2. 心房全体に広がり、心房が収縮（約0.1秒）
3. 房室結節を通過して心室へ（約0.1秒の遅延）
4. 心室全体に広がり、心室が収縮（約0.1秒）

この一連の流れが、わずか0.3秒ほどで完了します。そして、これが1分間に60〜100回繰り返されるのです。

2-2. 不整脈——電気回路の異常

ところが、この精巧な電気システムに異常が生じると、不整脈が起こります。

心房細動の場合：

• 心房内で無秩序な電気信号が発生
• 心房が1分間に300〜600回も震える
• 心室への電気伝達が不規則になる
• 結果として、脈が乱れる

従来は薬で電気信号を抑える治療が主流でしたが、効果は限定的でした。そこで登場したのが、電気の異常回路そのものを物理的に遮断するカテーテルアブレーション治療です。

2-3. 「見えない敵」との戦い

しかし、ここに大きな問題がありました。

心臓内の電気の流れは目に見えません。

医師が知りたいのは、「どこで異常な電気が発生しているのか」「電気はどのルートを通っているのか」といった情報です。しかし、X線透視装置には心臓の輪郭しか映りません。

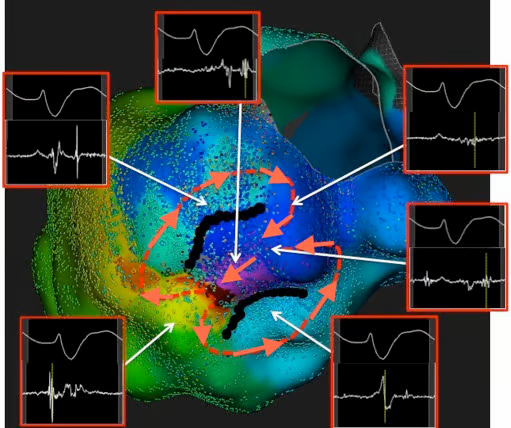

そこで開発されたのが、心臓マッピング技術です。カテーテルの先端に付いた電極で、心臓内壁の電気信号を1点ずつ測定し、「電気地図」を作成します。

ところが、この従来の方法には深刻な限界がありました。

3. 従来のマッピング技術の限界

3-1. 時間がかかりすぎる

従来の点順次マッピングでは、カテーテルを心臓内で移動させながら、1点ずつ電気信号を記録します。

50〜200点のデータを集めるのに、30分〜1時間以上。

その間、患者は手術台に横たわり続け、心臓には常にカテーテルが挿入されています。さらに深刻なのは、心房細動のような不整脈では心拍ごとに電気のパターンが変わるため、異なる時刻に測定したデータを組み合わせることの信頼性が低いという点です。

3-2. 空間解像度の限界

心臓の電気活動は、ミリメートル単位の精度で把握する必要があります。

例えば、心房細動の原因の一つとされる「ローター」——電気信号が渦を巻くように回転する現象——は、数ミリメートル単位で移動します。測定点の間隔が数センチメートルもあれば、こうした微細な現象を見逃してしまいます。

3-3. 接触依存性の問題

正確な電気信号を記録するには、カテーテルの電極が心臓内壁にしっかり接触している必要があります。

しかし、心臓は常に拍動しています。さらに、肺静脈の入口部や心耳（心房の突起部分）など、複雑な形状の領域では、電極を安定して接触させることが困難です。

接触が不十分な場所では、測定データの信頼性が低くなります。

4. 特許から見る3つの革新技術

これらの限界を突破するため、医療機器メーカーや研究機関は革新的な技術を開発し、特許として出願しています。ここでは、特に注目すべき3つの技術を紹介します。

4-1. 【Biosense Webster】「もしも」をシミュレーションする予測技術

特許番号：US12156701B2
発明の名称：Forecasted electroanatomical maps for ablation planning

なぜ画期的なのか？

従来のアブレーション治療では、医師は経験と直感に頼って「ここを焼くべきだ」と判断し、実際に焼灼してから結果を確認していました。

しかし、一度焼いた組織は元に戻せません。

もし判断が誤っていれば、再手術が必要になります。患者にとっても、医療システムにとっても、大きな負担です。

「未来の電気地図」を見る技術

この特許の核心は、「もしここを焼いたら、電気の流れはどう変わるか」を事前にシミュレーションする技術です。

技術の仕組み：

1. 心臓を小さなマス目に分割（細胞オートマトンモデル）
2. 現在の電気地図から、各マス目の電気の伝わる速度を計算
3. 医師が計画した焼灼ラインを「電気が通らない壁」に設定
4. 電気信号がどう伝わるかをコンピュータでシミュレーション
5. 予測電気地図を生成して表示

細胞オートマトンモデルとは

細胞オートマトンとは、空間を小さなセル（細胞）に分割し、各セルが「活性化（興奮）」または「非活性化（静止）」の状態を取るモデルです。各セルの状態は、隣接するセルの状態に基づいて時間とともに変化します。

この特許では、心臓組織を三角メッシュで表現し、各三角形をさらに小さなセルに分割します。現在の電気解剖学的マップから得られた伝導速度（電気信号が組織内を伝わる速度）を各セルに割り当て、シミュレーションを実行します。

臨床的なインパクト

医師は複数のアブレーション戦略を仮想的に試すことができます。

• 「この線で焼けば、異常な電気回路を遮断できるか？」
• 「別のルートのほうが効果的ではないか？」

最適な治療計画を選択してから、実際のアブレーションを行えます。治療の成功率が向上し、患者の負担も軽減されます。

4-2. 【Boston Scientific】計算速度を飛躍的に高める3Dグリッド技術

特許番号：US20190336022A1（登録番号：US11013447B2）
発明の名称：Cardiac mapping using a 3D grid

従来システムの計算上の課題

従来の心臓マッピングシステムでは、カテーテルから記録された電気信号を、心臓の3次元メッシュ（三角形の集合で表現された心臓表面）の各頂点に直接関連付けていました。

しかし、心臓メッシュはマッピング中に常に更新されます。より多くのデータが追加されるにつれて精緻化されます。

問題は、メッシュが更新されるたびに、すべての電気信号データを再処理しなければならないという点でした。これは膨大な計算コストを要し、リアルタイム性を損なう原因でした。

「固定された座標系」という発想の転換

Boston Scientificの特許は、シンプルかつ革新的なアプローチを提案しています。

心臓メッシュとは独立した、空間に固定された3次元グリッド（格子）を用意する。

技術の仕組み：

1. 空間に規則的な3次元格子を配置（例：5mm間隔）
2. 電気信号は、まずこの格子の最も近い格子点に関連付け
3. 各格子点で、周辺の電気信号の統計情報（ヒストグラム）を計算
4. 心臓メッシュが更新されても、格子は固定されているので再計算不要
5. メッシュ表面の値は、周囲の格子点から補間して計算

なぜ速いのか？

• 格子は固定されている→メッシュ更新時に再計算不要
• 新しいデータが来たら、対応する格子点の統計だけ更新すればよい
• 計算量が大幅に削減される

さらなる利点：ノイズに強い

各格子点で統計情報（ヒストグラム）を保持することで、個々の異常な測定値（外れ値）の影響を受けにくいマッピングが可能になります。

例えば、カテーテルが一瞬接触不良を起こしても、その1点の異常値はヒストグラムの中で目立たなくなり、最終的なマップには影響しません。

4-3. 【Auckland UniServices】「触れずに測る」非接触型逆問題マッピング

特許番号：US10610112B2
発明の名称：Heart mapping system

接触型マッピングの限界

従来のマッピングでは、電極を心臓内壁に接触させて電気信号を記録します。しかし、これには限界がありました。

接触型マッピングの問題点：

• 心臓の複雑な形状（肺静脈入口、心耳など）では接触困難
• カテーテル自体が心臓の動きを妨げる可能性
• 接触の強さによって測定値が変わる

非接触型マッピングという挑戦

オークランド大学の研究チームが開発したのは、非接触型マッピングと逆問題解法を組み合わせた革新的な技術です。

技術の仕組み：

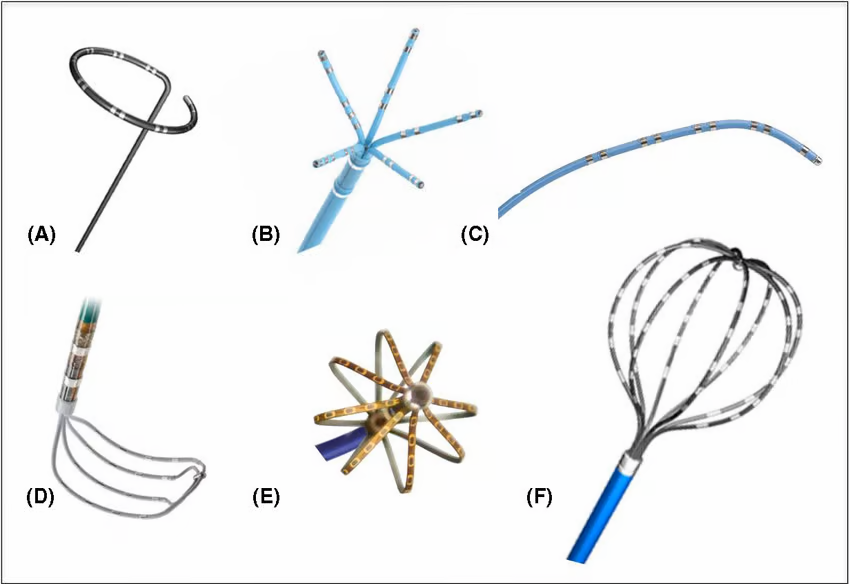

1. 開放型バスケットカテーテルを心腔内に挿入
   • 複数の電極を搭載したスパイン（支柱）が放射状に配置
   • 血液が自由に流れる構造
   • 電極は心臓内壁から数ミリメートル離れた位置で測定
2. 順問題を解く
   • カテーテルの電極で測定した電位から、カテーテル内部空間の電位分布を計算
   • ラプラス方程式という数学的手法を使用
3. 逆問題を解く
   • カテーテル位置の電位（測定値）と電位勾配（順問題で計算）から、心臓内壁の電位を推定
   • メッシュレス法（基本解法）を採用

「逆問題」とは何か？

順問題： 原因（心内膜の電位）→結果（カテーテル位置の電位）を計算
逆問題： 結果（カテーテル位置の電位）→原因（心内膜の電位）を推定

逆問題は数学的に難しく、解が不安定になりがちです。しかし、この特許では順問題で得た追加情報（電位勾配）を利用することで、逆問題の解の精度と安定性を大幅に向上させています。

メッシュレス法の利点

この特許では、逆問題を解く際にメッシュレス法（Meshless Method）、特に基本解法（Method of Fundamental Solutions: MFS）を用いることが提案されています。

MFSでは、心内膜表面の外側に仮想的な電流源（または電流吸い込み）を配置し、これらの源の強度を調整して、カテーテル位置での測定電位を最もよく再現するようにします。

メッシュレス法の利点は、境界要素法（BEM）と比較して計算が単純であり、心内膜の幾何学的形状の不確実性に対してロバストである点です。

臨床的なメリット

• 心臓全体の電気活動を一度に把握できる
• 持続性心房細動のような複雑で動的な不整脈も捉えられる
• カテーテルを移動させることで、広域マッピングと詳細マッピングを使い分け可能

出典：Advanced Electroanatomic Mapping: Current and Emerging Approaches (Springer, 2024)

5. 不整脈治療の未来

5-1. パルスフィールドアブレーション——「電気で電気を治す」

2024年、不整脈治療の世界で大きな注目を集めているのが、パルスフィールドアブレーション（PFA）です。

従来のアブレーションの課題

従来のカテーテルアブレーションでは、熱（ラジオ波焼灼）や冷却（クライオアブレーション）で組織を破壊していました。

しかし、心臓の周りには重要な臓器があります。

• 食道：心臓のすぐ後ろ
• 横隔神経：呼吸に関わる神経
• 肺静脈：肺からの血液が流れ込む

これらを誤って傷つけると、深刻な合併症が起こります。

「心筋だけを狙い撃つ」新技術

PFAは、短時間の高電圧パルスを用いて心筋細胞を不活性化します。

PFAの革新性：

• 組織選択性：心筋細胞は感受性が高いが、食道や神経は影響を受けにくい
• 合併症リスクの大幅低減
• 手術時間の短縮：従来60〜90分→PFAでは30〜45分

2024年1月、FDA（米国食品医薬品局）はBoston Scientific社のFARAPULSEシステムを承認しました。3D電気解剖学的マッピングと統合されており、正確な位置決めとエネルギー送達が可能です。

5-2. AI（人工知能）との融合

3D電気解剖学的マッピングで得られる膨大なデータは、AI解析との相性が抜群です。

AIが可能にすること：

• 自動的な異常回路の検出：医師が見逃しがちなパターンも発見
• 最適なアブレーション位置の提案：過去の成功例から学習
• 治療成功率の予測：患者ごとのリスク評価

2024年、Medtronic社はAI搭載の次世代マッピングシステム「STELLARA」を発表しました。機械学習アルゴリズムが、リアルタイムで電気地図を解析し、治療すべき領域を自動的にハイライト表示します。

5-3. 「遠隔手術」の可能性

5G通信とロボット技術の進化により、遠隔カテーテルアブレーションの実現が視野に入ってきました。

都市部の専門医が、地方の病院にいる患者を治療する——そんな未来が、特許の世界では既に描かれています。

6. まとめ

心臓の「見えない電気」を可視化する——この挑戦は、特許という形で着実に進化しています。

3つの革新技術：

1. Biosense Websterの予測マッピング：未来をシミュレーションして最適な治療計画を立案
2. Boston Scientificの3Dグリッド技術：計算効率を飛躍的に向上させ、リアルタイム性を実現
3. Auckland UniServicesの非接触マッピング：触れずに心臓全体の電気活動を把握

これらの技術は、単なる理論ではありません。既に臨床現場で使われ始め、心房細動で苦しむ100万人以上の日本人患者に希望をもたらしています。

医療機器メーカーや研究機関が何に注目し、どこに投資しているかを知ることで、私たちは医療の未来を垣間見ることができます。

そして、不整脈治療の未来は明るい——それが、今回の特許調査から見えてきた結論です。

📚 参考文献

関連特許文献（Google Patents）

1. Forecasted electroanatomical maps for ablation planning – US12156701B2
   Biosense Webster社による、細胞オートマトンモデルを用いたアブレーション計画支援システム。
2. Cardiac mapping using a 3D grid – US11013447B2
   Boston Scientific社による、3Dグリッドベースの高速マッピング技術。
3. Heart mapping system – US10610112B2
   Auckland UniServices社による、非接触型逆問題マッピングシステム。

研究機関・学術文献

• Advanced Electroanatomic Mapping: Current and Emerging Approaches (Springer, 2024)
  最新の電気解剖学的マッピング技術の包括的レビュー。
• Three-dimensional mapping in the electrophysiological laboratory (ScienceDirect, 2018)
  電気生理学的検査における3Dマッピングの臨床応用。

技術動向レポート

• FDA承認情報：Boston Scientific FARAPULSE PFAシステム（2024年1月承認）
• Medtronic STELLARA AI搭載マッピングシステム（2024年発表）

※ 記事は公開されている特許情報および学術研究をもとに作成しています。図版は各出典元から引用しています。
